 biellettes deconectables

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
L200 Offroad Edition
Moderateur


Masculin Nombre de messages : 2623
Age : 43
Localisation : Costa Serena
Date d'inscription : 22/12/2007

MessageSujet: biellettes deconectables   Ven 6 Mar - 22:37

JJ Pierre Bowie est ce que vous pensez que c est ça qu il me faut? scratch biellettes skyjacker



vos avis m intéresse bounce

_________________

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://offroadedition.unblog.fr/
tuhivari



Masculin Nombre de messages : 3580
Age : 53
Localisation : Travu, Corsica
Date d'inscription : 27/12/2007

MessageSujet: Re: biellettes deconectables   Ven 6 Mar - 22:45

Ho HO tu investis pour en faire un monstre ? http://i41.servimg.c http://i41.servimg.c
Tu refiles ton L200 à Chantal ? http://i41.servimg.c http://i41.servimg.c
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:05

TJ,XJ,MJ,ZJ 2.5"/up Quicker Disconnects Swaybar disconnect
[JKS2001] $140.18

Our newly redesigned "Quicker Disconnects™" for the TJ,XJ and ZJ series Jeeps will revolutionize the QD industry once again. These QD's are length adjustable so the consumer can now adjust the length of each drop link to accommodate different size lift kits and/or unlevel Jeeps. This feature alone makes them much easier to use, simply because you make them the correct length. To disconnect them, simply remove the click pin and slide the bottom floating bushing off the axle mounted stainless steel pin. Rotate the sway bar up and re-attach the bottom portion of the QD to the storage pin. The TJ storage pin will hold the sway bar and QD up out of the way. XJ and ZJ owners will have to use the traditional wire tie method to hold everything up. (TJ,XJ,ZJ Series) Installation Instructions & Component Diagrams Finally, the u-strap is mounted on top of the sway bar. This feature alone forces the u-strap to do most of the heavy work. When lifting the Jeep® on a lift rack, the stored energy in the coil springs and the weight of the axle components transfer to the sway bar mount. If the u-strap is below the sway bar, then all this energy is applied to the bolt which usually snaps off. Obviously, you can see the advantages of putting the u-strap on top of the sway bar. Other features include: silent operation, exclusive QuadZerk™ design, gloss black powder coating over zinc plating, robotically MIG welded for superior strength and quality. http://www.smileys-f
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:09

http://cgi.ebay.com/ebaymotors/97-06-Jeep-TJ-TeraFlex-Swaybar-Disconnects-3-Lift_W0QQcmdZViewItemQQ_trkparmsZ72Q3a1526Q7c66Q3a2Q7c65Q3a12Q7c39Q3a1Q7c240Q3a1318QQ_trksidZp3286Q2ec0Q2em14QQhashZitem310126587857QQitemZ310126587857QQptZMotorsQ5fCarQ5fTruckQ5fPartsQ5fAccessories
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:12

http://cgi.ebay.com/ebaymotors/Jeep-TJ-97-06-TeraFlex-Swaybar-Disconnects-0-2-Lift_W0QQcmdZViewItemQQ_trkparmsZ72Q3a1526Q7c66Q3a2Q7c65Q3a12Q7c39Q3a1Q7c240Q3a1318QQ_trksidZp3286Q2ec0Q2em14QQhashZitem310126587863QQitemZ310126587863QQptZMotorsQ5fCarQ5fTruckQ5fPartsQ5fAccessories


suivant la rehausse http://www.smileys-f
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:17

tu veux des avis:

http://www.jeepreviews.com/jeep-parts-reviews/165/skyjacker-quick-disconnects/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:19

le moins cher:

http://www.rockcrawler.com/techreports/budgetdisconnects/index.htm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:23

la tu vois les deux jks et sky

http://www.quadratec.com/products/product_search.php?cn=Sway+Bar&c=127
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:29

tu as aussi teraflex :

http://www.offroadtoystore.com/Merchant2/merchant.mvc?Screen=CTGY&Category_Code=CAT-Suspension-Components-Discos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 0:35

les tarifs sont a peu pres identique sur tous les sites

maintenant aux jeepers a donner leur avis si il y a un site ou un modele plus adapté..... http://www.smileys-f


personnellement je trouve que ça fait cher pour un truc ou tu n'as qu'une goupille a mettre http://www.smileys-f
le plus cool c'est forcement le moins cher mais peut etre pas le plus facile a utiliser,je ne sais pas http://i41.servimg.c
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
L200 Offroad Edition
Moderateur


Masculin Nombre de messages : 2623
Age : 43
Localisation : Costa Serena
Date d'inscription : 22/12/2007

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 1:05

Si il y a moyen de modifier les biellettes existante en y rajoutant seulement des goupilles je pense que ça correspond plus à mon budget http://i41.servimg.c

_________________

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://offroadedition.unblog.fr/
noel



Masculin Nombre de messages : 19
Age : 58
Date d'inscription : 17/02/2009

MessageSujet: bellettes   Sam 7 Mar - 22:08

slt.
tu peux faire ca.
a surveiller la tension des durites de frein.
a+ noel.


Barre stabilisatrice avant déconnectable





Le Cherokee est un bon véhicule en tout terrain mais est complètement transformé par, la suppression des barres stabilisatrices,
qui limitent fortement le débattement des suspensions.

Si on peut très bien se passer de la barre arrière, la suppression de la barre avant rend le véhicule très sensible au roulis sur route,
ce qui est acceptable pour des secteurs de liaisons en randonnée mais pas sur des longs trajets.



La solution pouvoir enlever les biellettes rapidement afin de faire du TT et les remettre pour faire de la route. Des fabricants
proposent des accessoires de ce type mais cela reste assez onéreux

Je vous propose ici une solution économique a réaliser vous mêmes.





Outillage nécessaire clé de 18 et de 15, perceuse, foret ( 2,5 ) un établi avec étaux





Le matériel nécessaire a la transformation de biellettes normale en biellettes déconnectables



-2 écrous a oreille diamètre 12 1,73 € (3,45 € les 4 )

-2 écrous a oreille diamètre 10 1,70 € (3,20 € les 4 )

-4 goupilles bêta 2,60 € (2,60 € les 4 )

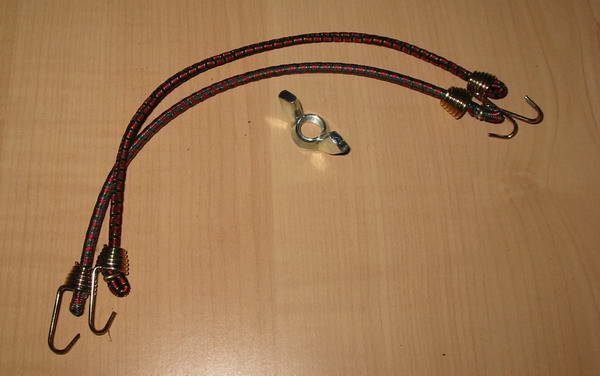

Matériel pour bloquer la barre stabilisatrice une fois déconnectée



-2 sandows 25 cm 1€ (3 € les 6 )




Coût total fourniture 7,03 €

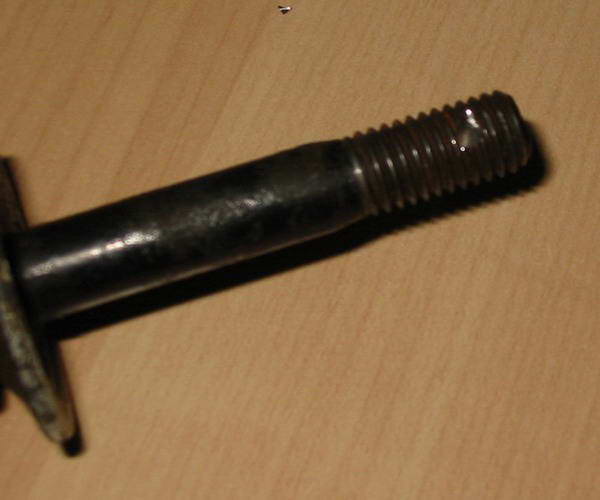

1ere opération démonté les biellettes et percer un trou au bout de la partie filetée




Le but et d’obtenir ceci une fois monté, les goupilles servant a empêché la perte des écrous qui seront serrés a la main.




On peut limiter les dépenses en montant les écrous d'origines.

Attention ils sont freinés et il faut passer un taraud finisseur pour pouvoir les démonter plus facilement par la suite.


2eme opération percer les vis de maintien sur le pont, j’ai percé un écrou de 12 pour me servir de guide une fois bloqué avec
un contre écrou car perçage effectué directement sur le véhicule.


Voici comment procéder si on n'a pas de perceuse a colonne pour percer une vis

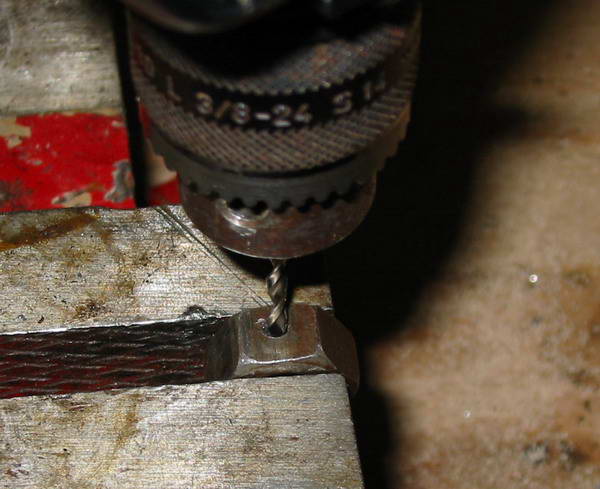

1 percer un écrou

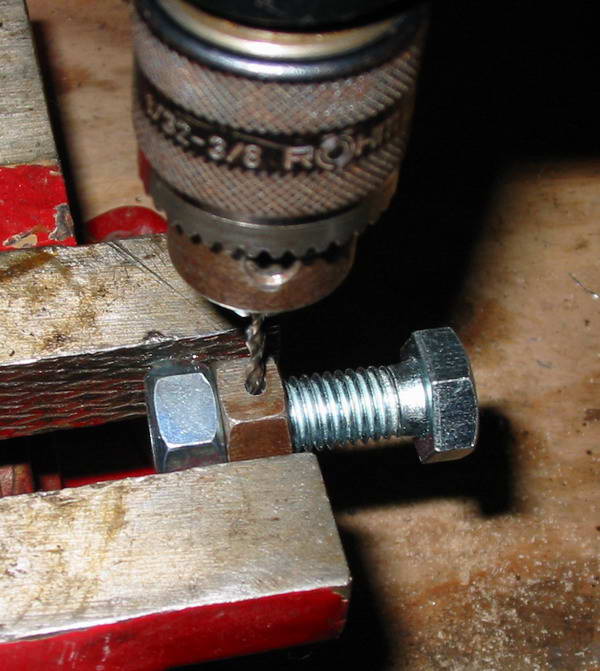

2 monté l'écrou avec un contre écrou sur la vis a percer

3 percé la vis

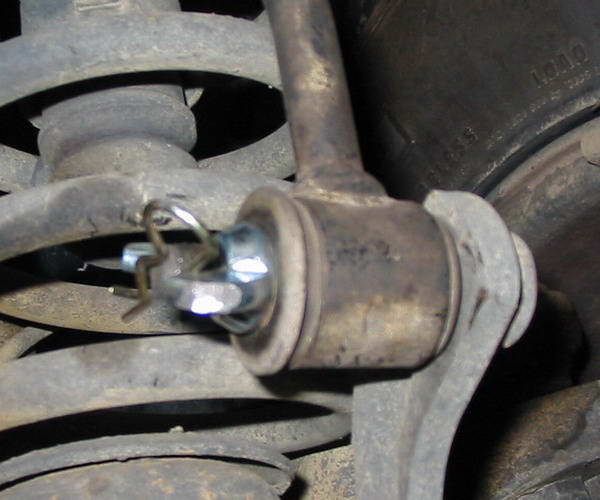

Une fois monté

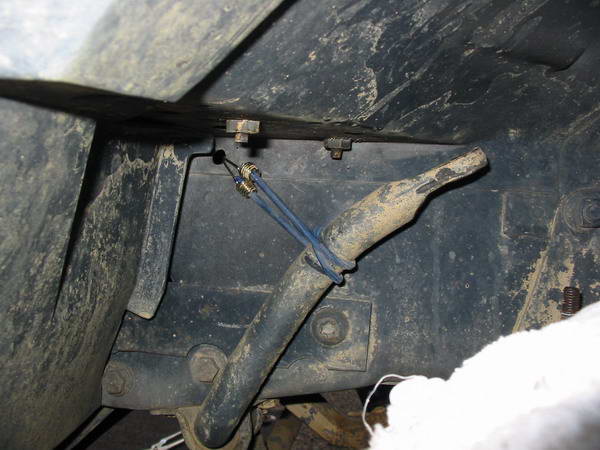

Position de la barre déconnectée, rien a percer il suffit de s’accrocher dans les trous existants.


Différence de débattement de la suspension avant



Voici la différence de débattement de la suspension avant, croisement de ponts dans un chemin en monté, pneumatiques
a la pression route



Première photo biellettes en place



Deuxième photo sans les biellettes


Dernière édition par L200 Offroad Edition le Sam 7 Mar - 22:30, édité 2 fois (Raison : rajout des balises [img])
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
L200 Offroad Edition
Moderateur


Masculin Nombre de messages : 2623
Age : 43
Localisation : Costa Serena
Date d'inscription : 22/12/2007

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 22:35

super explication en image et tout et tout ! mais une question ça ne pose pas problème avec les silentbloc??http://www.smileys-f

_________________

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://offroadedition.unblog.fr/
tuhivari



Masculin Nombre de messages : 3580
Age : 53
Localisation : Travu, Corsica
Date d'inscription : 27/12/2007

MessageSujet: Re: biellettes deconectables   Sam 7 Mar - 23:41

Voila qui est astucieux et peu onéreux http://www.smileys-f
Bien vu Noël http://www.smileys-f

Eric tu sais ce qui te reste à faire http://www.smileys-f
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
noel



Masculin Nombre de messages : 19
Age : 58
Date d'inscription : 17/02/2009

MessageSujet: biellettes   Dim 8 Mar - 0:02

de quels silentbloc parles-tu ?

noel.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tuhivari



Masculin Nombre de messages : 3580
Age : 53
Localisation : Travu, Corsica
Date d'inscription : 27/12/2007

MessageSujet: Re: biellettes deconectables   Dim 8 Mar - 0:05

Je pense qu'il parle des silent bloc de la barre.
ERic la barre est libre dans les silent blocs.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
noel



Masculin Nombre de messages : 19
Age : 58
Date d'inscription : 17/02/2009

MessageSujet: biellettes   Dim 8 Mar - 0:13

he oui ! aucune incidence sur les silentblocs. les ecrous passent au travers a l'interieur d'un petit tube metallique qui lui meme traverse le silentbloc . a partir du moment ou c'est deconnecté aucun risque.
noel.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bowie ken



Masculin Nombre de messages : 1808
Localisation : 2B
Date d'inscription : 03/01/2008

MessageSujet: Re: biellettes deconectables   Dim 8 Mar - 0:19

lesquels de silentbloc? scratch
arrete de te poser des questions pour un truc a 7 euros et au boulot.. lol! ..perception de la perceuse http://www.smileys-f
le plus dur c'est le perçage de l'ecrou dans l'etau,faire une marque avec un objet pointu et marteau pour que la meche reste bien au centre de la face de l'ecrou a percer,apres c'est du gateau http://www.smileys-f
les silentblocs des bielettes , tu fais attention de ne pas les perdre dans les zones http://www.smileys-f
http://i41.servimg.c par contre il a raison sur la longueur des durites de frein ,a surveiller en ouverture maxi.... http://i41.servimg.c

superbes les photos http://www.smileys-f
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
noel



Masculin Nombre de messages : 19
Age : 58
Date d'inscription : 17/02/2009

MessageSujet: biellettes   Dim 8 Mar - 0:24

pour les durites , selon le vehicule soit tu les detache de la caisse pour avoir plus de "mou'" ou tu as recours aux durites aviation, mais en général ca passe a l'aise.
noel.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
L200 Offroad Edition
Moderateur


Masculin Nombre de messages : 2623
Age : 43
Localisation : Costa Serena
Date d'inscription : 22/12/2007

MessageSujet: Re: biellettes deconectables   Dim 8 Mar - 0:47

on va se pencher dessus ou plutôt dessous http://www.smileys-f

_________________

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://offroadedition.unblog.fr/
bhe



Nombre de messages : 95
Localisation : Alsace
Date d'inscription : 14/07/2008

MessageSujet: Re: biellettes deconectables   Dim 8 Mar - 2:42

Hello,

Pour un TJ ne te pose même pas la question prend une paire de JKS http://www.smileys-f

Plus sérieusement elle se démonte facilement et surtout elle sont réglable pour repositionner correctement ta barre stabilisatrice après la réhausse
Faire des croisements vite fait sans déconnecté avec des biellettes trop courte = retournement de la barre stab (vu en live sur un JK)

Pour les durites sa passe déconnecté avec 2" de réhausse, si tu as plus durite avia sinon adieu les freins au premier croisement http://www.smileys-f
NB: les durites de Wrangler sont + courte que sur Cherok

Cordialement

Bertrand
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
L200 Offroad Edition
Moderateur


Masculin Nombre de messages : 2623
Age : 43
Localisation : Costa Serena
Date d'inscription : 22/12/2007

MessageSujet: Re: biellettes deconectables   Lun 9 Mar - 22:03

bon alors Rolling Eyes j ai +3 " d'amortos et j 'envisage un BL de 1.5" ou 2" alors avec les bielettes JKS je vais etre obligé de passer par des durites ralongées Neutral

_________________

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://offroadedition.unblog.fr/
bhe



Nombre de messages : 95
Localisation : Alsace
Date d'inscription : 14/07/2008

MessageSujet: Re: biellettes deconectables   Mer 11 Mar - 20:00

L200 Offroad Edition a écrit:
bon alors Rolling Eyes j ai +3 " d'amortos et j 'envisage un BL de 1.5" ou 2" alors avec les bielettes JKS je vais etre obligé de passer par des durites ralongées Neutral

effectivement vaut mieux monter des avia car +2" est la limite en croisement maxi ou alors voir si tu peux déplacer tes conduites de frein

Pour les durite j'ai un bon plan ... envoi moi un MP si tu décide de les changer

Cordialement

Bertrand
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tranquille
Admin


Masculin Nombre de messages : 2123
Age : 45
Localisation : CORSE (CAP-CORSE)
Date d'inscription : 21/12/2007

MessageSujet: Re: biellettes deconectables   Ven 13 Mar - 22:03

Dommage que tu n'es pas acheté un YJ parceque bientôt les miennes ne vont plus servir a gd chose.... http://www.smileys-f

il faut regarder si il n'y a pas moyen de modifier celles d'origine..... http://i41.servimg.c

jj
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://plaisiroffroad.fr
Contenu sponsorisé




MessageSujet: Re: biellettes deconectables   Aujourd'hui à 17:40

Revenir en haut Aller en bas

biellettes deconectables
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Kit Biellettes de suspension: + combien de cm?
» Bras ocsillant biellettes Pieces au detail ?
» roue avt droite biellettes
» biellettes de barre stab
» biellettes pour réhausser cul

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum plaisiroffroad :: Le coin des 4x4 :: Mécanique-
Sauter vers:
