MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Ven 29 Avr - 15:22

pajerofun2b a écrit:
ca y es j ai un peu bosser sur mon pc arriere

Apparement c'est trop tard !! http://www.smileys-f
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fab



Masculin Nombre de messages : 1453
Age : 52
Localisation : Bastia
Date d'inscription : 02/11/2008

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Ven 29 Avr - 20:10

le mieux c'est reprendre le pajero http://i41.servimg.c
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fab2bphotos.fr
pajerofun2b



Masculin Nombre de messages : 317
Age : 30
Localisation : bastia
Date d'inscription : 26/01/2010

MessageSujet: frabrication tirants de ponts    Jeu 5 Mai - 21:19

ca y est je me lance ds la fabrication de tirants de pont reglables pour supprimer ma vibration d arbre de transmission et virer les cales de boite qui me bride en passage ventral http://www.smileys-f
donc j ai commander 2 vis de longueur differente de diametre 20 en acier 10.9 brut (faut ce qu'il faut)

ensuite je decoupe les tetes des boulons

pour arriver a ca
demain je vais rentrer a la presse les boulons dans le tirant puis je souderai le tout(foto patrolgrnet) pour arriver a ceci

et sur la partie restante du tirant je souderai un ecrou en bout de la tige pour pouvoir visser l autre partie l ecrou restant servira de contre-ecrou ca donnera ca a la fin et peint en blanc je prendrais des photos demain





ps: les positions d arbres de transmission en z pour l arriere ou l axe de sortie de boite et l entree de nez de pont doivent etre parallele et en w pour l avant ou les angles de croisillions doivent etre egaux pour eviter de les changer trop souvent le reglage se fait le vehicule poser a plat
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pourquoi2b



Masculin Nombre de messages : 899
Age : 44
Localisation : Bastia
Date d'inscription : 19/05/2010

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Ven 6 Mai - 13:16

http://www.smileys-f http://www.smileys-f http://www.smileys-f http://www.smileys-f http://www.smileys-f http://www.smileys-f


et que deviens le Pajero?.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://corsica-suzuki.forumactif.org/forum.htm
camegonfle2b



Masculin Nombre de messages : 3009
Age : 35
Date d'inscription : 22/12/2007

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Ven 6 Mai - 19:26

Est-ce que les sorties sont au même niveaux ?

Si elles sont au même niveau je vois pas comment tu peux faire le montage en "W" pour l'avant a moins de mettre beaucoup d'angle au pont.....Et puis je vois pas trop l'interret puis quand le pont ouvre ton croisillon doit morfler ...

Si t'as fait le montage fais des photos par ca que là j'ai du mal a suivre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pajerofun2b



Masculin Nombre de messages : 317
Age : 30
Localisation : bastia
Date d'inscription : 26/01/2010

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Ven 6 Mai - 19:37

le pajero je l ai donner a mon beau-frere http://www.smileys-f

voila la suite du reportage

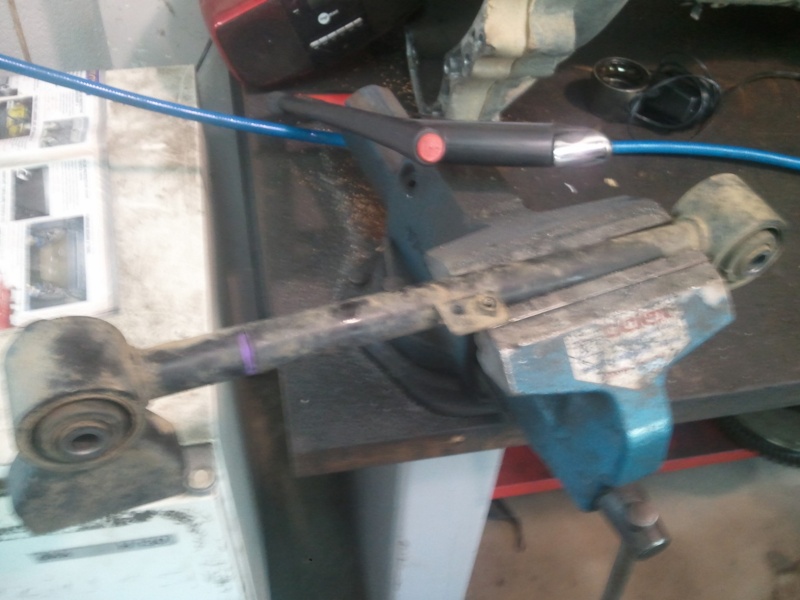

le tirant moche d origine demonter pret a se faire couper

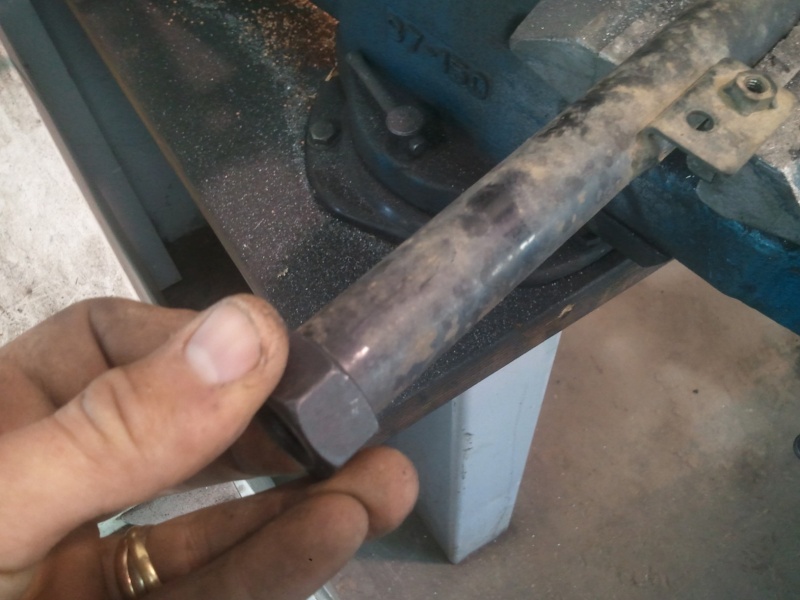

ensuite on presente l ecrou a souder sur la partie longue du tirant apres decoupe (faut couper bien droit sinon la vis vas forcer voir ne pas rentrer)

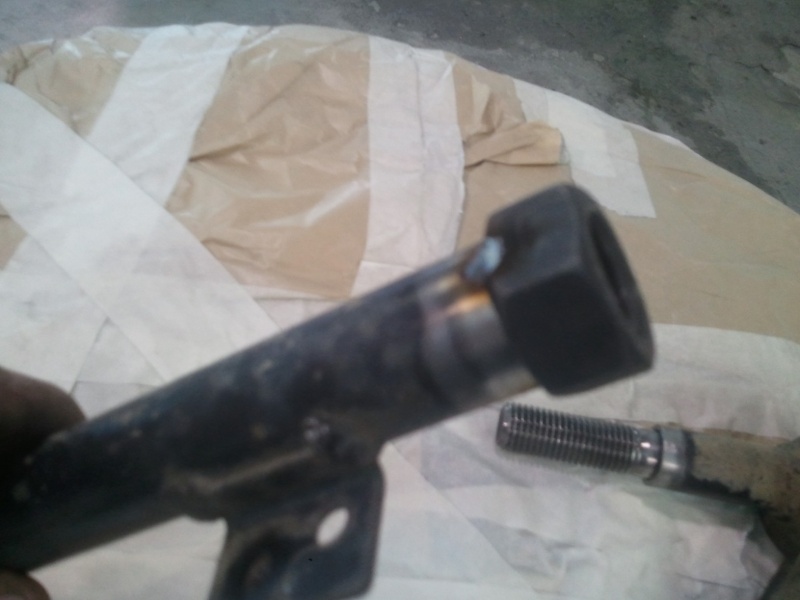

je pointe la tige et l ecrou

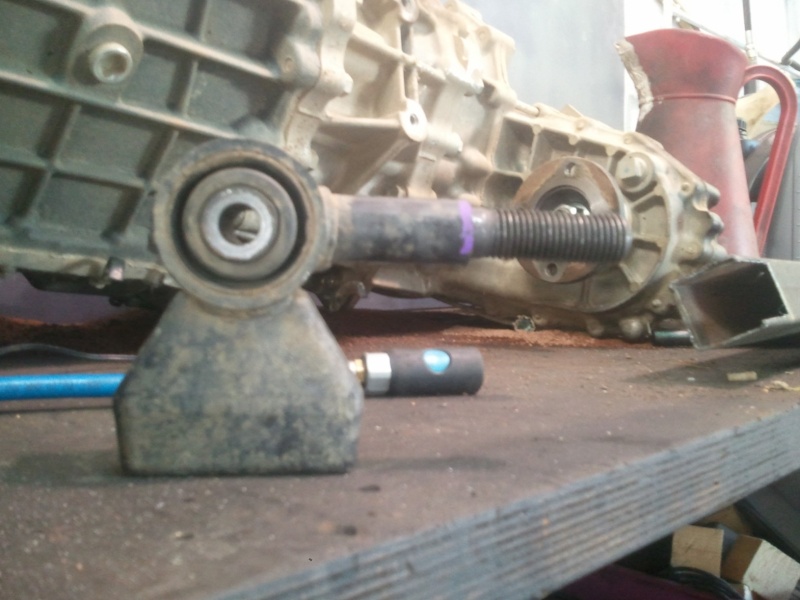

je passe ensuite au boulon que j ai decouper hier je le pointe au passage

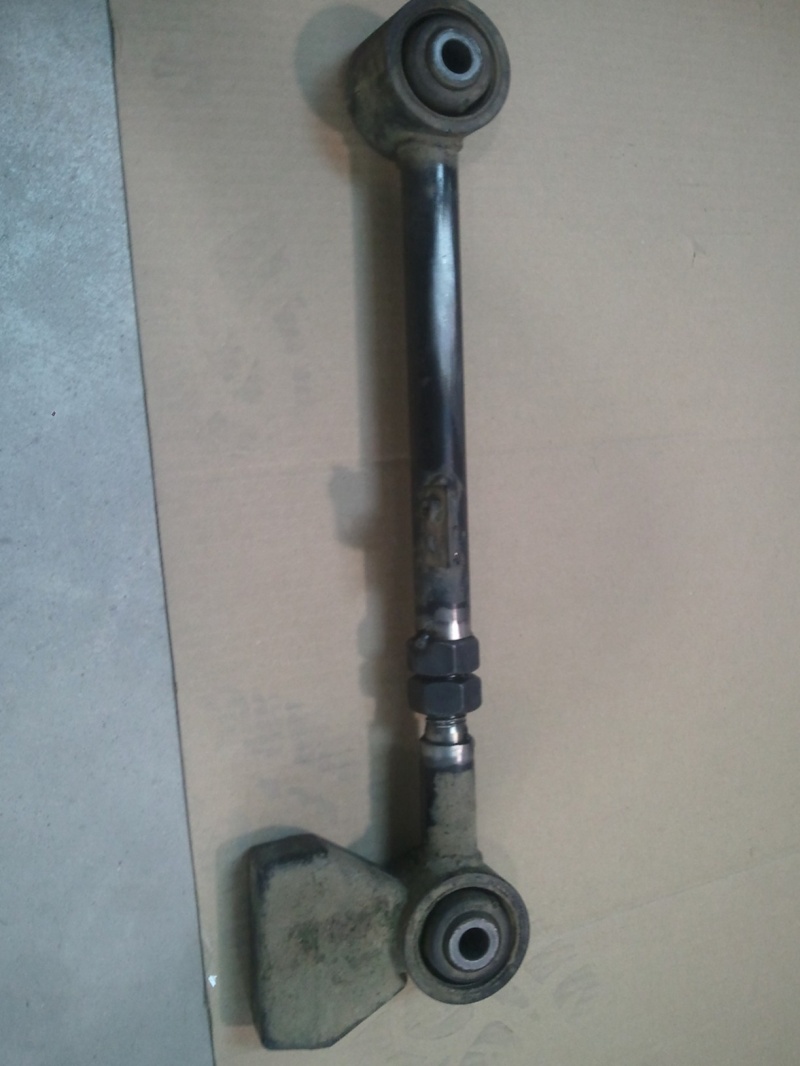

je monte le tout les deux parties plus contre ecrou pour voir ce que ca donne si il se regle du mini au maxi sans que le filetage force ( c nikel on soude tout)


ensuite peinture du tirant


on dirai un tirant neuf

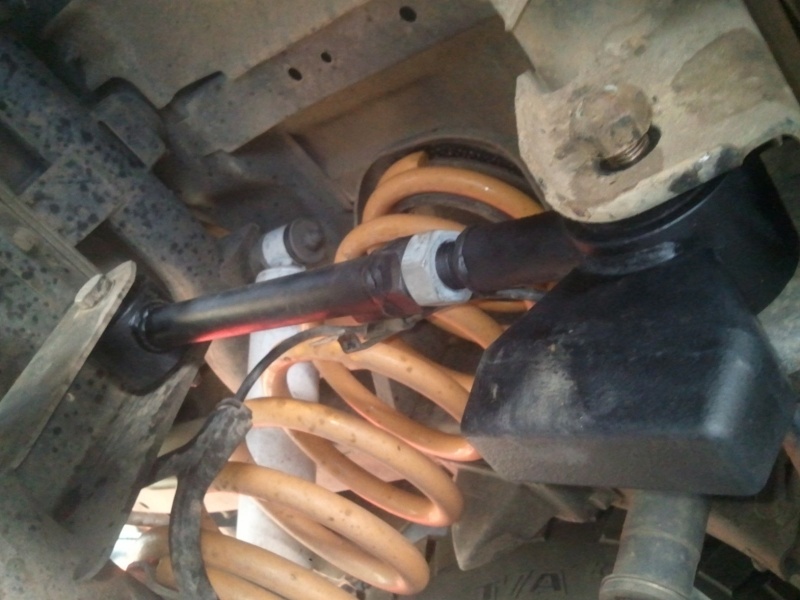

je le place apres l avoir regler a l origine il est long d axe en axe de 395 mm et pour supprimer mes vibrations je l ai racourci a 385 mm


et voila apres avoir desserer tous mes cylenblocs pour eviter qu ils soient en tension et aussi eviter qu'ils se dechirent je ressere tout et c nikel

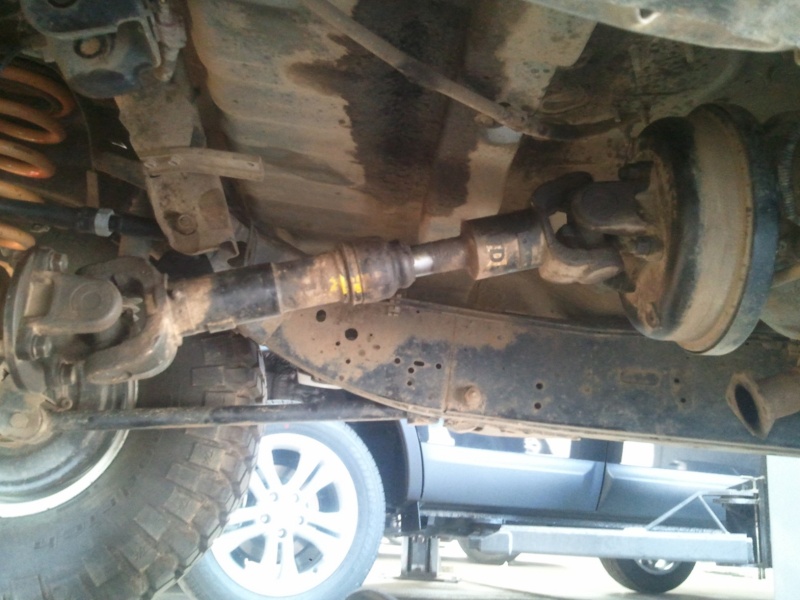

les deux croisillions on le meme angle







Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pajerofun2b



Masculin Nombre de messages : 317
Age : 30
Localisation : bastia
Date d'inscription : 26/01/2010

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Ven 6 Mai - 19:43

camegonfle2b a écrit:
Est-ce que les sorties sont au même niveaux ?

Si elles sont au même niveau je vois pas comment tu peux faire le montage en "W" pour l'avant a moins de mettre beaucoup d'angle au pont.....Et puis je vois pas trop l'interret puis quand le pont ouvre ton croisillon doit morfler ...

Si t'as fait le montage fais des photos par ca que là j'ai du mal a suivre.

pour le y60 et le 61 court le tient il peut pas bouger tes lames maintiennent ton pont a plat grace aux "brides" qui se serrent dessus fo juste rajouter une cale entre le pont arriere et l arbe de transmission pour evité de deboiter ........................donc meme en cas de rehausse il se passe pas grd chose http://i41.servimg.c
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
camegonfle2b



Masculin Nombre de messages : 3009
Age : 35
Date d'inscription : 22/12/2007

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Ven 6 Mai - 21:53

Ben sur les y6x y a des tirants mais il faut compense lorsque celui ci ouvre...c'est ça!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pajerofun2b



Masculin Nombre de messages : 317
Age : 30
Localisation : bastia
Date d'inscription : 26/01/2010

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Sam 7 Mai - 0:12

camegonfle2b a écrit:
Ben sur les y6x y a des tirants mais il faut compense lorsque celui ci ouvre...c'est ça!

je te suit pas la en fait ......... , je voulais juste supprimer ma vibration ds mon arbre de transmission ar due a ma rehausse car mon pont ar avait pivoter sur lui meme en arriere ,ca ne modifie en rien mon angle de debatement vu que les sylenblocs on toujours la meme fonction et pour modifier l ouverture pas de secret il faut de long amortisseurs
j aurai pu faire la meme chose avec les tirants inferieur mais ils on trop de contrainte contrairement aux superieurs et par contre j aurai pu regler l empatement(l ecart entre les deux ponts) cette modif sert uniquement a reprendre l angle d origine de l arbre de transmission http://i41.servimg.c
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
camegonfle2b



Masculin Nombre de messages : 3009
Age : 35
Date d'inscription : 22/12/2007

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Sam 7 Mai - 15:43

Sur le montage, dans ta démarche je vais dans le même sens que toi. D'ailleurs il est très propre et soigne.

Même ce dont je parlais c'est du petit shama fait main, avec deux montages un en z et un en w.
Le montage en z, celui que t'as fait est très courant.
Mais celui ou j'ai du mal, c'est le montage en w qui conscerne l'avant.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pajerofun2b



Masculin Nombre de messages : 317
Age : 30
Localisation : bastia
Date d'inscription : 26/01/2010

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Sam 7 Mai - 21:32

pour l avant penche toi sous ton y61 tu vas voir de toi meme et pour regler faut faire ca, refaire basculer le pont av en arriere

par contre le reglage est different sur chaque vehicule vu que les kits rehausse tu en trouve de toute les tailles tu reprend l angle de chasse et au passage tu redonne des angles de foctionnement correct sur ton arbre de transmission av
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pajerofun2b



Masculin Nombre de messages : 317
Age : 30
Localisation : bastia
Date d'inscription : 26/01/2010

MessageSujet: Re: fini le pajero je l ai refilé a ma femme =)   Lun 26 Mar - 7:53

Ca y est ce matin je m attaque au pajero!
Sylenblocs moteur ,câbles freins a main,câble compteur,étanchéité Carter inférieur et Carter distribution ....
Bref pas Mal de boulot déjà fait dessus (embrayage,volant moteur,démarreur,alternateur,croisillons av/ar ,plaquettes avant,
Batterie,amortisseurs ,sylenblocs lames et jumelles ...voila bientôt de sortie http://www.smileys-f
